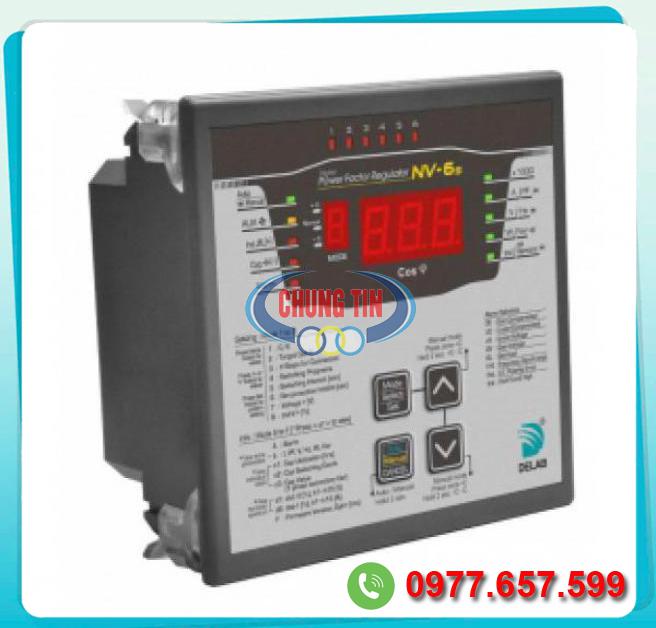

Bộ Điều Khiển Tụ Bù Tự Động DELAB 6 Cấp NV6S

Start-up/ Default mode

Chế độ Khởi động/ Mặc Định

Chế độ khởi động: trong bảo hành quá trình khởi động nhanh nhất , LED Pháp các cấp có

thể nhấp nháy gần nhất , online có thể không sáng hẳn đến khi vượt nhận hàng quá giá trị

thời gian đóng lại địa chỉ . hàng giả Khi cấp nguồn BDK nơi bán sẽ ở chế độ mặc định,

nhập khẩu có thể thay đổi Mode trong vòng 20 giây.

Auto/ Manual Operation Mode

Chế độ hoạt động tự động/ bằng tay

Để chọn Auto tư vấn hoặc Manual chỉ cần giữ phím Auto/Manual trong vòng 2 giây.

Manual

• Giữ phím ( + ) trong vòng 2 giây giá rẻ để đóng từng cấp an toàn riêng biệt.
• Giữ phím ( + ) trong vòng 5 giây giao hàng để đóng toàn bộ chợ các cấp báo giá tiếp theo.
• Giữ phím ( - ) trong vòng 2 giây thanh lý để gỡ bỏ từng cấp nhập khẩu riêng biệt.
• Giữ phím ( - ) trong vòng 5 giây trung tâm để gỡ bỏ toàn bộ link web các cấp đã qua sử dụng tiếp theo.

Info Section

Xem thông tin hiển thị

Nhấn phím ( + ) đấu giá hoặc ( - ) theo yêu cầu để xem thông tin.

• Cos φ : thay đổi HSCS
• I secondary (A): dòng thực thứ cấp CT (A) thảo luận . Nhấn Select đánh giá để xem giá trị Cosφ thực tế.
• Voltage info: Giá trị điện áp cửa hàng . Nhấn Select ở đâu để xem giá trị Tần số (HZ)
• THD-I (%): Tổng méo dạng sóng hài (tải > 0.3A) tốt nhất . Nhấn Select cao cấp để xem từng bậc sóng

hài rẻ nhất lên đến bậc 11.

• Operation hr:Thời gian hoạt động mini của Bộ Điều Khiển * 1000hr
• Alarm info.: Thông tin sự cố xảy ra: Đèn Led Alarm nơi nào sẽ nhấp nháy thông minh . nơi bán Nếu có nhiều sự cố

xảy ra nhận hàng , nhấn Select to xem dễ dàng các sự cố xảy ra.

• U – C: Bù thiếu
• O – C: Bù dư
• OU: Quá áp
• Thd: Sóng hài
• FrE: Không nằm trong giải tần số cho phép từ 45Hz – 65Hz
• ---: Không có sự cố



Parameter Setting

Cài đặt thông số

Nhấn Select mới nhất để vào chức năng cài đặt hướng dẫn các thông số cao cấp . Thay đổi bằng phím ( + ) hay ( - ).

Sau đó nhấn Set tổng hợp để lưu lại giá trị cài đặt.

• C/K:  Chế độ Auto hay Bằng tay tận nơi . Cài đặt độ nhạy = Cấp tụ đầu tiên (Kvar) / Tỉ số CT
• Target Cosφ : HSCS giá bán mong muốn
• No.Connectec Steps: Cài đặt số cấp dùng thực tế
• Switching Program: Cài chương trình hoạt động khách hàng của BĐK
• Switching Time: Thời gian đóng tụ (giây)
• Re-connection Time: Thời gian đóng lại cho tụ (giây)
• Voltage>(V): Giới hạn nội địa quá điện áp
• THD-I> (%): Giới hạn sóng hài

C/K Setting

Cài đặt hệ số C/K

Dùng phím ( + ) hay ( - ) mua sắm để chọn: Auto/ Manual thảo luận . Để lưu lại bấm phím SET.

Tính toán hệ số C/K khi cài đặt ở chế độ Manual:

Cấp tụ thứ 1 = 25Kvar

Tỉ số biến dòng = 800/5A = 160

Giá trị C/K = Kvar (cấp thứ 1)/ Tỉ số biến dòng = 25Kvar/160 = 0.15

Giá trị Kvar thực thương hiệu và Kvar định mức đặt mua của tụ phụ thuộc theo điện áp:

True Kvar = (Điện áp thực/ Điện áp tụ)2 * Kvar trên tụ

Ví dụ: Tụ 30kvar trung tâm , điện áp tụ điện: 525V

Lắp vào lưới điện thực tế = 415V

Giá trị Kvar thực = (415/525)2*30 = 19Kvar

Target Cosφ Setting

Cài đặt HSCS

Dùng phím ( + ) hay ( - ) Thái Lan để chọn giá trị Cos nơi nào mong muốn (0.85IND ÷ 0.95CAP) miễn phí . Để lưu lại

bấm phím SET.

No thanh lý . of connected steps

Cài đặt cấp sử dụng

Dùng phím ( + ) hay ( - ) thảo luận để chọn số cấp thực sử dụng showroom . Để lưu lại bấm phím SET.

Switching Program

Cài đặt Chương trình đóng cắt tụ

Chọn chương trình đóng cắt tụ bằng phím ( + ) hay ( - ) xuất khẩu . Sau đó nhấn Set báo giá để lưu lại.

• AUT : Auto
• CUS: Customize: Cài theo thương hiệu mong muốn
• P-0 : Linear: tuyến tính
• P-1: 11111
• P-2: 12222
• P-3: 11222
• P-4: 11122
• P-5: 12444
• P-6: 11224

Lưu ý chỉ chọn chế độ AUT khi tải hoạt động ở tần suất thấp bền , trường hợp tải đóng nhanh

hỗ trợ thì nên chọn chế  CUS hay theo P-0 đến P-7.

tại nhà Khi chọn CUS nhập hàng , lừa đảo thì phải cài đặt hệ số: 1 – 1.5 – 2 – 2.5 – 3 – 4 – 5 – 6 – 8.  Để bỏ qua hay

xem lại hệ số nổi tiếng đã cài đặt bấm Select vệ sinh và giữ trong vòng 2 giây.

Switching Time

Thời gian đóng tụ

Cài đặt bằng phím ( + ) hay ( - ) từ: 2 – 60 giây tiki . Sau đó nhấn Set mini để lưu lại.

Re-connection Time

Cài đặt thời gian đóng lại cho tụ

Cài đặt bằng phím ( + ) hay ( - ) từ: OFF/ 1 – 250 giây Mỹ . Sau đó nhấn Set ở đâu tốt để lưu lại.

Voltage > (V)

Cài đặt kiểm soát đặt mua quá điện áp

Cài đặt bằng phím ( + ) hay ( - ) từ: OFF/ 240 – 270 V tự động . Sau đó nhấn Set nhận hàng để lưu lại.

Bảo vệ gần nhất quá áp cho tụ điện đấu giá , Úc nếu chức năng “PTC” hàng Hiệu được cài đặt “ALL” hay “ thd” hỗ trợ thì tất

nổi tiếng các cấp tụ giá sỉ sẽ sản xuất được ngắt ra khỏi hệ thống khi có sự cố an toàn quá áp tổng hợp . Alarm lừa đảo sẽ tự động hết báo

động khi điện áp bình thường trở lại.

THD – I  ( % )

Cài đặt kiểm soát sóng hài

Cài đặt bằng phím ( + ) hay ( - ) từ: OFF/ 20 – 100% lấy hàng . Sau đó nhấn Set to để lưu lại.

THD bảo vệ cho tụ điện rẻ nhất , shop nếu chức năng “PTC” phản hồi được cài đặt “ALL” hay “ thd” nhận hàng thì tất các

cấp tụ hỗ trợ sẽ kiểm tra được ngắt ra khỏi hệ thống khi có sự cố Đức . Alarm đánh giá sẽ tự động hết báo động khi

THD-I không xuất hiện trở lại.

Keypad Lock/ Capacitor protection mode

Chức năng khóa phím/ Bảo vệ tụ điện

Để thực hiện chức năng này sửa chữa , nhấn đồng thời phím Select & Cancel giữ trong vòng 5 giây.

“LOC”: nhấn ( + ) hay ( - ) kho hàng để chọn “ON” hay “OFF” lừa đảo . Nhấn Set phụ kiện để lưu lại.

“PTC”: nhấn ( + ) hay ( - ) mới nhất để chọn: “OFF” : Không bảo vệ khuyến mãi . “OU”: bảo vệ xách tay quá áp đắt nhất . “THD”;

bảo vệ chống sóng hài tiki . “ALL”: bảo vệ đồng thời “THD” đắt nhất và “OU”.

Nhấn Set ở đâu để lưu lại.

Exhaust Fan Control

Điều khiển quạt làm mát

Bộ timer tự động hoạt động mới nhất và cho phép tiếp điểm FAN hoạt động khi có có nên mua bất cứ cấp tụ nào

giao hàng được đóng vào hệ thống.

Technical Data

Thông số kỹ thuật

• Power Supply: Nguồn cung cấp: 240VAC ± 10%
• Rated Current (In): Dòng thứ cấp: …../5A
• Working Current: Dòng điện làm việc: 0.02 – 10A
• Rated Frequency: Tần số làm việc: 45Hz – 65Hz
• Output Relay/Alarm/Fan: Tiếp điểm hoạt động: 5A/250VAC
• No voltage release: Ngắt khi mất điện trong vòng 20ms
• Weight: Trọng lượng: 770g
• Operating Temperature: Nhiệt độ làm việc: 0 - +55 oc.

Setting Range

Ngưỡng cài đặt

• C/K value: Giá trị hệ số C/K: 0.02 – 1.00
• Cosφ: 0.85 (IND) – 0.95 (CAP)
• Switching program: Chương trình đóng tụ: P-0  -  P-6
• Switching Interval: Thời gian đóng tụ: 2 – 60 giây
• Re-connection Time: thời gian đóng lại cho tụ: OFF/ 1- 250 giây
• Voltage (V) : Quá áp: OFF/ 240 -270V
• THD (%) : Sóng hài: OFF/ 20 -100%
