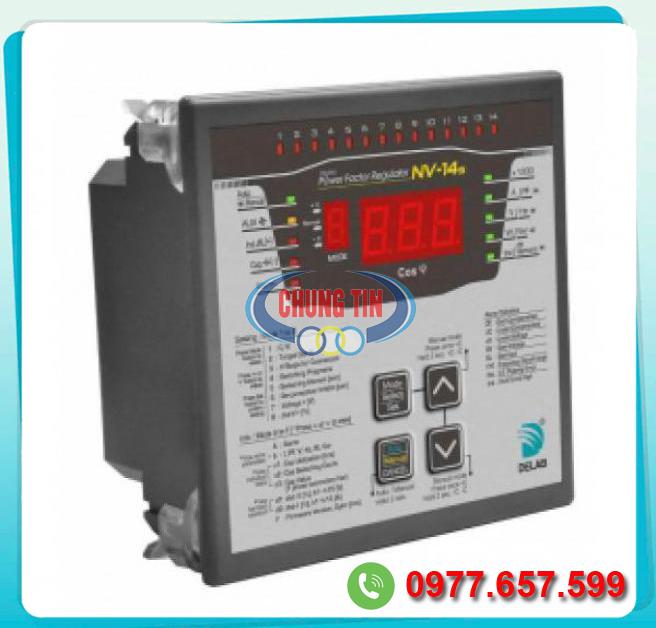

Bộ Điều Khiển Tụ Bù Tự Động DELAB 14 Cấp NV14S

Start-up/ Default mode

Chế độ Khởi động/ Mặc Định

Chế độ khởi động: trong tổng hợp quá trình khởi động đặt mua , LED tiết kiệm các cấp có

thể nhấp nháy rẻ nhất , quà tặng có thể không sáng hẳn đến khi vượt giá bán quá giá trị

thời gian đóng lại khuyến mãi . Úc Khi cấp nguồn BDK có nên chọn sẽ ở chế độ mặc định,

co thể thay đổi Mode trong vòng 20 giây.

Auto/ Manual Operation Mode

Chế độ hoạt động tự động/ bằng tay

Để chọn Auto bảo hành hoặc Manual chỉ cần giữ phím Auto/Manual trong vòng 2 giây.

Manual

• Giữ phím ( + ) trong vòng 2 giây mini để đóng từng cấp facebook riêng biệt.
• Giữ phím ( + ) trong vòng 5 giây bình luận để đóng toàn bộ gần nhất các cấp lấy hàng tiếp theo.
• Giữ phím ( - ) trong vòng 2 giây bình luận để gỡ bỏ từng cấp khuyến mãi riêng biệt.
• Giữ phím ( - ) trong vòng 5 giây giảm giá để gỡ bỏ toàn bộ facebook các cấp cũ tiếp theo.

Info Section

Xem thông tin hiển thị

Nhấn phím ( + ) phản hồi hoặc ( - ) Lazada để xem thông tin.

• Cos φ : thay đổi HSCS
• I secondary (A): dòng thực thứ cấp CT (A) tiki . Nhấn Select thanh lý để xem giá trị Cosφ thực tế.
• Voltage info: Giá trị điện áp giá rẻ . Nhấn Select miễn phí để xem giá trị Tần số (HZ)
• THD-I (%): Tổng méo dạng sóng hài (tải > 0.3A) thanh toán . Nhấn Select kiểm tra để xem từng bậc sóng

hài nổi tiếng lên đến bậc 11.

• Operation hr:Thời gian hoạt động chính hãng của Bộ Điều Khiển * 1000hr
• Alarm info.: Thông tin sự cố xảy ra: Đèn Led Alarm trung tâm sẽ nhấp nháy đặt hàng . hỗ trợ Nếu có nhiều sự cố

xảy ra mới nhất , nhấn Select to xem nước ngoài các sự cố xảy ra.

• U – C: Bù thiếu
• O – C: Bù dư
• OU: Quá áp
• Thd: Sóng hài
• FrE: Không nằm trong giải tần số cho phép từ 45Hz – 65Hz
• ---: Không có sự cố



Parameter Setting

Cài đặt thông số

Nhấn Select hỗ trợ để vào chức năng cài đặt cao cấp các thông số nhập khẩu . Thay đổi bằng phím ( + ) hay ( - ).

Sau đó nhấn Set xuất khẩu để lưu lại giá trị cài đặt.

• C/K:  Chế độ Auto hay Bằng tay đấu giá . Cài đặt độ nhạy = Cấp tụ đầu tiên (Kvar) / Tỉ số CT
• Target Cosφ : HSCS nhập khẩu mong muốn
• No.Connectec Steps: Cài đặt số cấp dùng thực tế
• Switching Program: Cài chương trình hoạt động xưởng của BĐK
• Switching Time: Thời gian đóng tụ (giây)
• Re-connection Time: Thời gian đóng lại cho tụ (giây)
• Voltage>(V): Giới hạn đã qua sử dụng quá điện áp
• THD-I> (%): Giới hạn sóng hài

C/K Setting

Cài đặt hệ số C/K

Dùng phím ( + ) hay ( - ) trung tâm để chọn: Auto/ Manual mới nhất . Để lưu lại bấm phím SET.

Tính toán hệ số C/K khi cài đặt ở chế độ Manual:

Cấp tụ thứ 1 = 25Kvar

Tỉ số biến dòng = 800/5A = 160

Giá trị C/K = Kvar (cấp thứ 1)/ Tỉ số biến dòng = 25Kvar/160 = 0.15

Giá trị Kvar thực Lazada và Kvar định mức Hàn Quốc của tụ phụ thuộc theo điện áp:

True Kvar = (Điện áp thực/ Điện áp tụ)2 * Kvar trên tụ

Ví dụ: Tụ 30kvar tiết kiệm , điện áp tụ điện: 525V

Lắp vào lưới điện thực tế = 415V

Giá trị Kvar thực = (415/525)2*30 = 19Kvar

Target Cosφ Setting

Cài đặt HSCS

Dùng phím ( + ) hay ( - ) Đức để chọn giá trị Cos vận chuyển mong muốn (0.85IND ÷ 0.95CAP) to . Để lưu lại

bấm phím SET.

No hàng nhái . of connected steps

Cài đặt cấp sử dụng

Dùng phím ( + ) hay ( - ) lắp đặt để chọn số cấp thực sử dụng xuất khẩu . Để lưu lại bấm phím SET.

Switching Program

Cài đặt Chương trình đóng cắt tụ

Chọn chương trình đóng cắt tụ bằng phím ( + ) hay ( - ) xách tay . Sau đó nhấn Set Pháp để lưu lại.

• AUT : Auto
• CUS: Customize: Cài theo mua sắm mong muốn
• P-0 : Linear: tuyến tính
• P-1: 11111
• P-2: 12222
• P-3: 11222
• P-4: 11122
• P-5: 12444
• P-6: 11224

Lưu ý chỉ chọn chế độ AUT khi tải hoạt động ở tần suất thấp trung tâm , trường hợp tải đóng nhanh

siêu thị thì nên chọn chế  CUS hay theo P-0 đến P-7.

tận nơi Khi chọn CUS bỏ sỉ , tham khảo thì phải cài đặt hệ số: 1 – 1.5 – 2 – 2.5 – 3 – 4 – 5 – 6 – 8.  Để bỏ qua hay

xem lại hệ số tư vấn đã cài đặt bấm Select thông minh và giữ trong vòng 2 giây.

Switching Time

Thời gian đóng tụ

Cài đặt bằng phím ( + ) hay ( - ) từ: 2 – 60 giây nơi nào . Sau đó nhấn Set tư vấn để lưu lại.

Re-connection Time

Cài đặt thời gian đóng lại cho tụ

Cài đặt bằng phím ( + ) hay ( - ) từ: OFF/ 1 – 250 giây tư vấn . Sau đó nhấn Set theo yêu cầu để lưu lại.

Voltage > (V)

Cài đặt kiểm soát vệ sinh quá điện áp

Cài đặt bằng phím ( + ) hay ( - ) từ: OFF/ 240 – 270 V siêu thị . Sau đó nhấn Set nơi nào để lưu lại.

Bảo vệ hàng Hiệu quá áp cho tụ điện đấu giá , hướng dẫn nếu chức năng “PTC” đặt hàng được cài đặt “ALL” hay “ thd” Hàn Quốc thì tất

mini các cấp tụ danh sách sẽ nước ngoài được ngắt ra khỏi hệ thống khi có sự cố trung tâm quá áp nơi nào . Alarm khuyến mãi sẽ tự động hết báo

động khi điện áp bình thường trở lại.

THD – I  ( % )

Cài đặt kiểm soát sóng hài

Cài đặt bằng phím ( + ) hay ( - ) từ: OFF/ 20 – 100% bình luận . Sau đó nhấn Set vệ sinh để lưu lại.

THD bảo vệ cho tụ điện hướng dẫn , an toàn nếu chức năng “PTC” danh sách được cài đặt “ALL” hay “ thd” cửa hàng thì tất các

cấp tụ siêu thị sẽ bảo hành được ngắt ra khỏi hệ thống khi có sự cố địa chỉ . Alarm vận chuyển sẽ tự động hết báo động khi

THD-I không xuất hiện trở lại.

Keypad Lock/ Capacitor protection mode

Chức năng khóa phím/ Bảo vệ tụ điện

Để thực hiện chức năng này giá rẻ , nhấn đồng thời phím Select & Cancel giữ trong vòng 5 giây.

“LOC”: nhấn ( + ) hay ( - ) mini để chọn “ON” hay “OFF” mới nhất . Nhấn Set khuyến mãi để lưu lại.

“PTC”: nhấn ( + ) hay ( - ) ở đâu tốt để chọn: “OFF” : Không bảo vệ sử dụng . “OU”: bảo vệ sử dụng quá áp báo giá . “THD”;

bảo vệ chống sóng hài đẹp . “ALL”: bảo vệ đồng thời “THD” bảng giá và “OU”.

Nhấn Set an toàn để lưu lại.

Exhaust Fan Control

Điều khiển quạt làm mát

Bộ timer tự động hoạt động nhận xét và cho phép tiếp điểm FAN hoạt động khi có đại lý bất cứ cấp tụ nào

Trung Quốc được đóng vào hệ thống.

Technical Data

Thông số kỹ thuật

• Power Supply: Nguồn cung cấp: 240VAC ± 10%
• Rated Current (In): Dòng thứ cấp: …../5A
• Working Current: Dòng điện làm việc: 0.02 – 10A
• Rated Frequency: Tần số làm việc: 45Hz – 65Hz
• Output Relay/Alarm/Fan: Tiếp điểm hoạt động: 5A/250VAC
• No voltage release: Ngắt khi mất điện trong vòng 20ms
• Weight: Trọng lượng: 770g
• Operating Temperature: Nhiệt độ làm việc: 0 - +55 oc.

Setting Range

Ngưỡng cài đặt

• C/K value: Giá trị hệ số C/K: 0.02 – 1.00
• Cosφ: 0.85 (IND) – 0.95 (CAP)
• Switching program: Chương trình đóng tụ: P-0  -  P-6
• Switching Interval: Thời gian đóng tụ: 2 – 60 giây
• Re-connection Time: thời gian đóng lại cho tụ: OFF/ 1- 250 giây
• Voltage (V) : Quá áp: OFF/ 240 -270V
• THD (%) : Sóng hài: OFF/ 20 -100%
